TEKENPAKKET ABSOLUTE MUST VOOR TRAPPENBOUWERS

Kies de juiste versie van tekenpakket

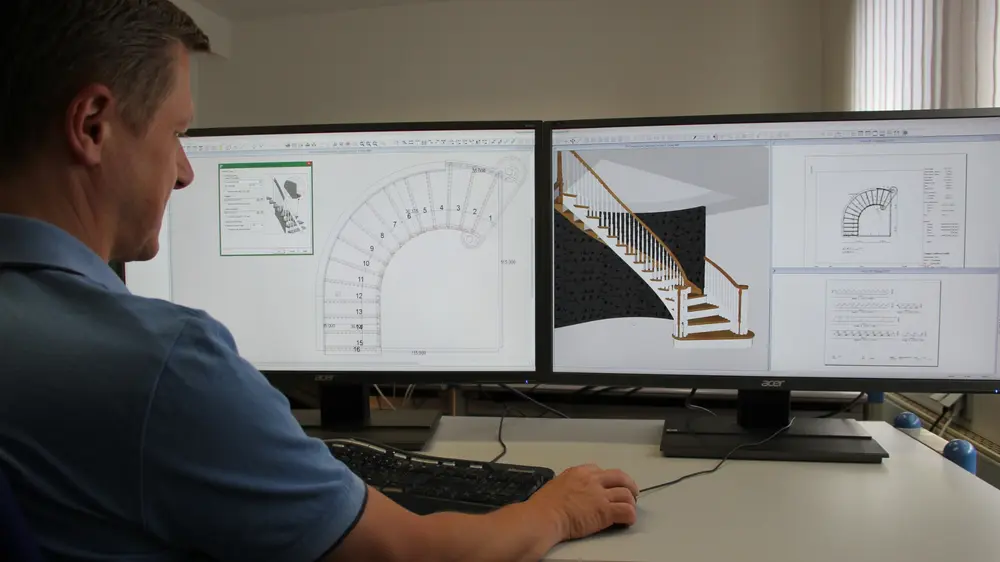

Sinds een jaar of vijftien gebruiken vrijwel alle professionele trappenbouwers een tekenpakket. Hiermee kan een geoefende hand in minder dan vijf minuten een trap ontwerpen. Na het plotten van alle productietekeningen kan de schrijnwerker vervolgens onmiddellijk aan de slag in het atelier.

MODELTRAJECT BIJ DE AANSCHAF VAN DE SOFTWARE

De aanschaf van een tekenpakket is een investering die uw bedrijf naar een hoger niveau zal tillen. Belangrijk hierbij is de keuze van de juiste versie van het pakket. Laat u hierbij goed begeleiden door de aanbieder van de software.

Breng uw bedrijf in kaart

Bij de aankoop van een software, moeten wel een aantal dingen in rekening gebracht worden. Ten eerste moet u kijken naar het volume van de productie. Eén trap per 2 jaar is de investering niet waard. Indien er 10 trappen per jaar geproduceerd moeten worden, is er een enorm tijdverlies als er geen gebruik wordt gemaakt van software.

Er moet ook gekeken worden naar het type trap geproduceerd zal worden. Bij het gebruik van de software is het makkelijk om rechte trappen te produceren, vooral in combinatie met een CNC-machine. Het maken van kwart- en draaitrappen is complexer, en dan kan een trappensoftware heel wat tijd besparen.

Toekomst

Daarnaast moet u ook rekening houden met eventuele projecten die er in de toekomst nog aankomen. Zo kan de software helpen bij de (verdere) groei van uw bedrijf. Ook bij de uitbreiding van het assortiment en type trappen die aan de klanten worden voorgesteld, kan zo’n een software helpen. De software kan ook een verbinding betekenen tussen collega’s. Een partnerschap is daarbij zeker niet uitgesloten.

Daarnaast moet ook gekeken worden naar machines die in de toekomst nog toegevoegd zullen worden aan uw machinepark. Een software kan aangekocht worden voor een kleine productie, met de bedoeling één of twee jaar later een CNC-machine te kopen. Dan is het belangrijk om ervoor te zorgen dat de software met het bedrijf kan meegroeien. Het zou een grote verspilling van geld en tijd zijn als de software in de toekomst moet veranderd worden omdat deze niet alle mogelijkheden van een nieuwe machine ondersteunt.

Installatie van het tekenpakket

Bij de installatie van verschillende softwares kan al snel gedacht worden dat dit een moeilijke installatie zal eisen. Dat is bij een CAD-pakket niet het geval. Deze software heeft een heel eenvoudige installatie en bestaat uit het volgen van het installatieproces, net als bij elke andere software.

Een CAM-pakket kan iets langer duren. Deze software kan twee tot vijf dagen in beslag nemen, omdat elke stap van de productie moet worden ingesteld en gecontroleerd bij de machine.

Opleiding tekenpakket

Peil zeker ook naar uw eigen voorkennis, alsook naar die van de medewerkers (bv. verkopers, ontwerpers, werkvoorbereiders ...) die straks met het pakket aan de slag moeten. De softwareleverancier voorziet meestal een standaardopleiding na de installatie van het pakket. Mensen die al ervaring hebben met een tekenpakket, zullen uiteraard sneller kunnen opstarten dan diegenen zonder voorkennis. Misschien heeft u dus wel meer of minder opleiding nodig dan standaard is voorzien? Neem dit element zeker mee in de onderhandelingen voorafgaand aan de aanschaf van de software.

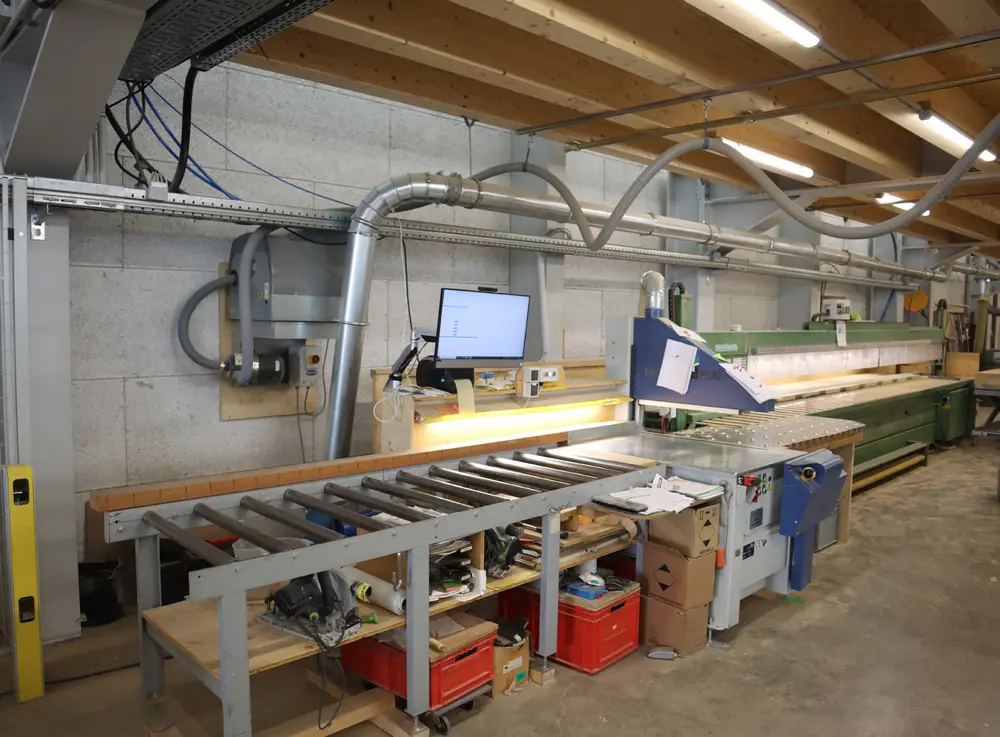

Koppeling met de CNC-machine

Na de implementatie van het tekenpakket (CAD: Computer Aided Design) stopt het verhaal voor sommigen, maar kan men ook verdergaan door de koppeling met het machinepark te realiseren (CAM: Computer Aided Manufacturing). Concreet zet een postprocessor de productiegegevens om in machine-instructies. Deze kunnen vervolgens via een netwerkkabel of een USB-stick overgebracht worden naar de CNC-machine. Naargelang van het merk of type machine moet de leverancier de postprocessor, die dus optreedt als een soort tolk tussen tekenprogramma en machinesturing, eventueel nog wat bijstellen.

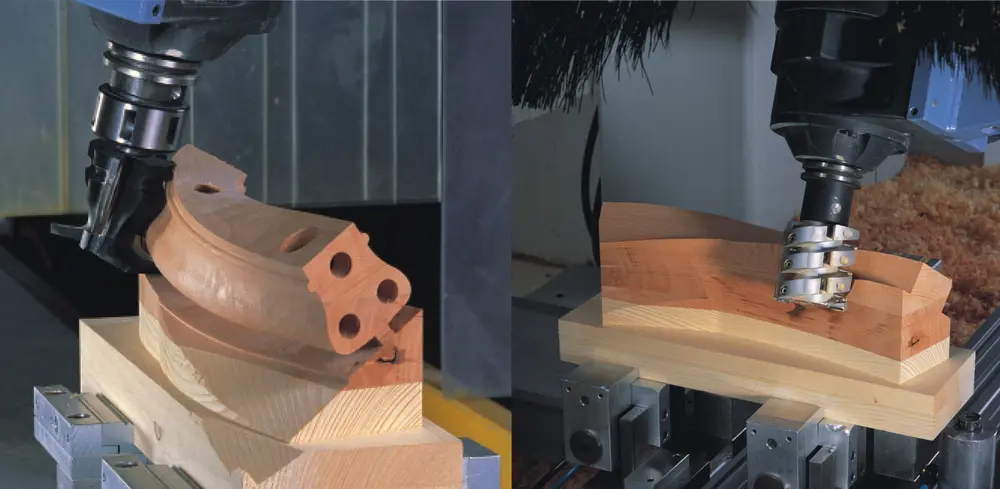

Vervolgens dient men ook alle bewerkingsparameters in de CAM-module te programmeren. Wat is bijvoorbeeld de werkwijze om een traptrede uit te zagen en een profielcontour te frezen? Welke gereedschappen gebruikt u daarvoor? Welke diameter hebben ze? Wat is het toerental? In hoeveel stappen? Met welke doorvoersnelheid? Enzovoort. Dit alles kan men voor alle mogelijke bewerkingen instellen. Zodra alles in de software zit, zal produceren nog nooit zo eenvoudig zijn geweest!

Bij de keuze van een softwarepakket zijn veel opties beschikbaar

Extra opties

Er zijn veel opties beschikbaar bij het kiezen van een softwarepakket. De markt vereist soms het gebruik van de optie ‘betonbekleding’. Hiermee kan de gebruiker alle afmetingen van een bestaande betonnen trap invoeren. Vervolgens kan berekend worden welke houten trap erop past.

Voor gebruikers die over een CNC-machine beschikken maar een klein volume aan trappen hebben, wordt een ‘intelligente DXF’ optie aangeraden. Deze optie maakt het makkelijker om manueel de programma’s op de machine te maken.

Opleiding CAM-module

Nadat het volledige CAD/CAM-pakket is geïnstalleerd, volgt er uiteraard wat begeleiding bij de opstart. Ook hier is het belangrijk dat alle werknemers die uiteindelijk met de software te maken zullen krijgen, goed verteld wordt wat men precies van hen verwacht. De belangrijkste schakel hier zal de werkvoorbereider zijn. Hij zal niet alleen dagelijks met de software werken, maar af en toe ook eens nieuwe traptypes, gereedschappen en specifieke bewerkingen toevoegen.

Tot slot mag men ook de machinebediener niet vergeten. Hij zal immers de door de postprocessor gegenereerde machine-instructies correct in de CNC moeten laden en het te bewerken stuk op de juiste plaats op de machine moeten opspannen.

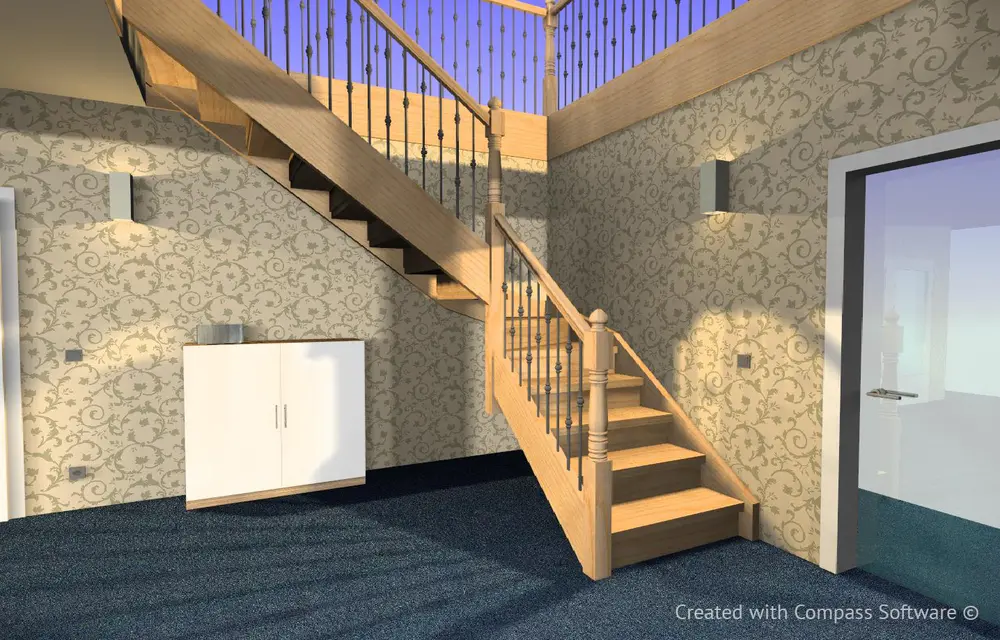

3D-modellen als overtuigingsmiddel bij eindklant

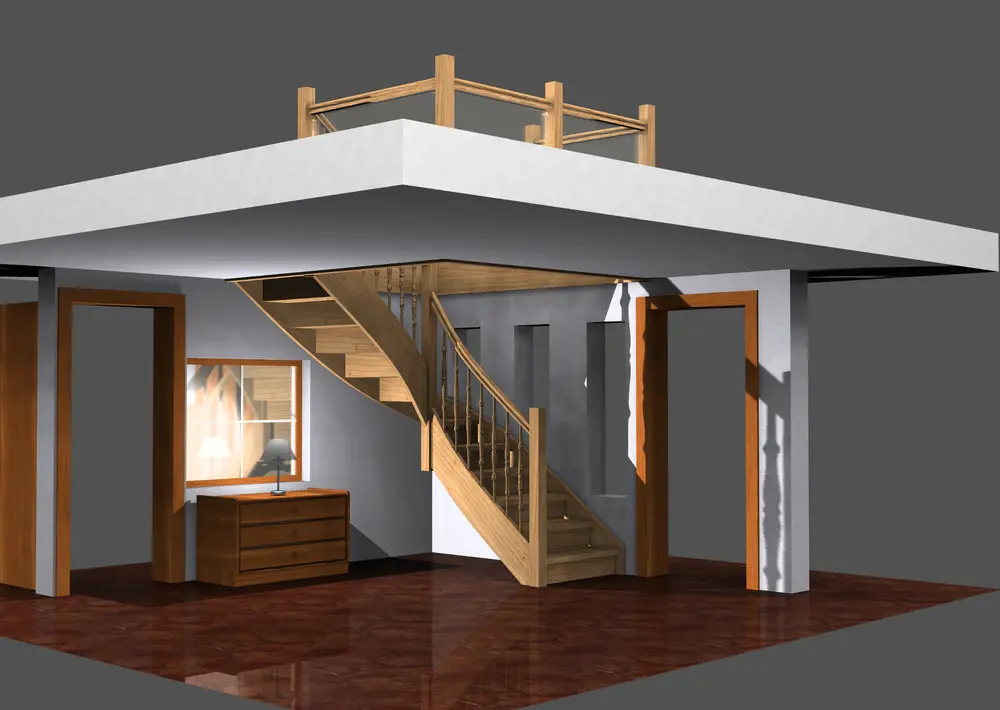

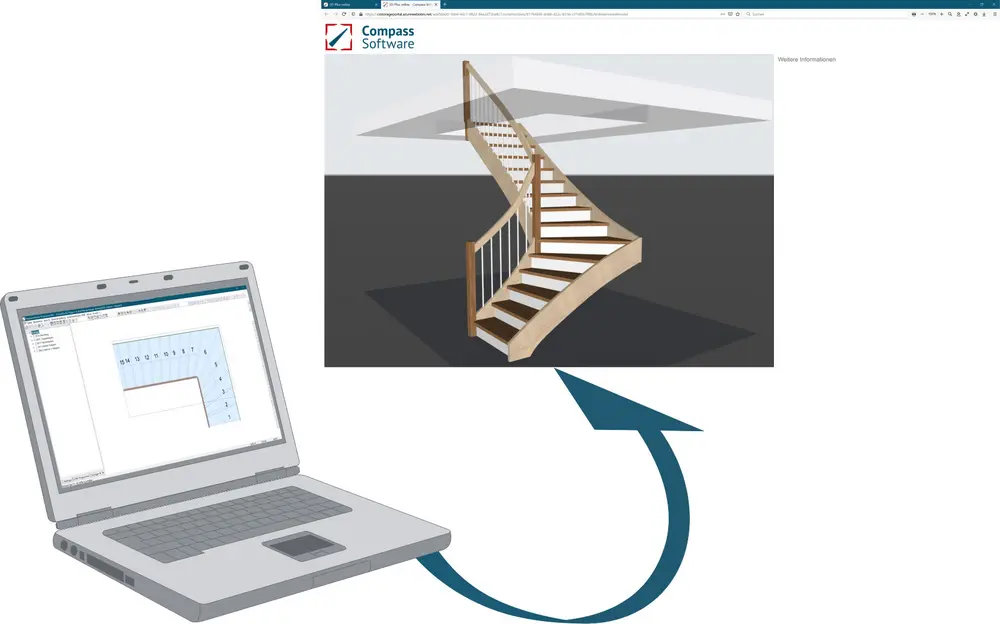

Tegenwoordig is 3D zeer belangrijk. Het kan dan ook zeer nuttig zijn tijdens het ontwerp. Aangezien de trap een 3D-project is, worden sommige onderdelen op verschillende plaatsen in de ruimte met elkaar verbonden. Met de 3D-weergave kan u alle onderdelen en samenstellingen van elke trap of balkon in het project controleren. Het is heel gebruikelijk om de 3D-weergave te gebruiken om de positie van de trap ten opzichte van een raam of de opening van een deur te controleren.

Service en nazorg

Alle softwarepakketten bieden ook een servicecontract aan waarin een periodieke update en ondersteuning op afstand inbegrepen zitten. Het afsluiten van een dergelijk contract is niet verplicht, maar vrijwel alle gebruikers gaan op deze mogelijkheid in.
